MICROSCÓPIO BIOLÓGICO PROFISSIONAL COM SISTEMA DE IMAGEM 5MP

Microscópio Biológico Profissional com Sistema de Imagem Digital CMOS 5 MP – B605

O Microscópio Biológico Profissional com Sistema de Imagem Digital CMOS 5 MP é um equipamento óptico desenvolvido para proporcionar observações microscópicas de alta definição, associado a recursos digitais para captura, visualização, processamento e análise de imagens.

É indicado para laboratórios de pesquisa, patologia, biologia, microbiologia, universidades, instituições de ensino e centros científicos que necessitam de precisão óptica e documentação digital de amostras.

Possui sistema óptico de ótica infinita, equipado com objetivas planacromáticas de alto contraste, proporcionando melhor correção de aberrações cromáticas, nitidez e uniformidade das imagens ao longo do campo visual.

O conjunto óptico apresenta tratamento antifúngico e dispõe de objetivas com ampliações de 4X, 10X, 40X e 100X, permitindo realizar desde observações gerais até análises detalhadas de estruturas microscópicas.

O equipamento possui cabeçote tipo Siedentopf, inclinado a 30°, com rotação de 360° e ajuste interpupilar de 50 a 75 mm, proporcionando maior conforto durante os procedimentos de observação. A configuração binocular ou trinocular depende da versão fornecida.

Conta com oculares de campo amplo WF 10X/22 mm e revólver porta-objetivas quádruplo invertido, permitindo selecionar diferentes ampliações.

Apresenta platina mecânica dupla com superfície em grafite e dimensões de 220 x 140 mm, com capacidade para acomodar duas lâminas. O sistema charriot permite movimentação controlada nos eixos X e Y, com curso de 75 x 55 mm.

O sistema de focalização coaxial, com ajustes macrométrico e micrométrico, proporciona controle da focalização das amostras, com faixa de movimentação informada de até 24 mm.

Possui sistema de iluminação Köhler com fonte LED de alto brilho e potência de 3 W, oferecendo condições adequadas para observações em campo claro e captura digital de imagens.

O microscópio é acompanhado por uma câmera digital colorida CMOS de 5 megapixels, destinada à captura e análise de imagens microscópicas por meio de conexão USB 2.0 com computador compatível.

A câmera utiliza sensor de imagem de 1/2,5″, com resolução máxima de 2592 x 1944 pixels, digitalização progressiva e controles manuais ou automáticos de exposição e balanço de branco.

O conjunto da câmera inclui software para captura e processamento de imagens, lente redutora de 0,5X, adaptadores de 23,2 mm, 30 mm e 30,5 mm, lâmina de calibração e cabo USB.

O microscópio apresenta estrutura moderna e funcional, com alça para transporte e suporte para organização do cabo de alimentação.

Possui alimentação elétrica bivolt automática, com faixa informada de 85 a 240 V, oferecendo flexibilidade para instalação em diferentes ambientes laboratoriais.

Aplicação:

Indicado para observação, ampliação, captura e análise digital de imagens de amostras microscópicas em laboratórios de pesquisa, patologia, microbiologia, biologia e outras áreas científicas.

Pode ser utilizado em procedimentos envolvendo células, tecidos, microrganismos, preparações histológicas e outros materiais biológicos, conforme as técnicas de preparação e os protocolos laboratoriais aplicáveis.

O sistema de imagem digital permite registrar fotografias e realizar análises por meio do software fornecido, contribuindo para atividades de pesquisa, ensino, documentação de resultados e acompanhamento de amostras.

Também pode ser utilizado em atividades de análise de materiais e controle de qualidade, conforme a compatibilidade óptica e a finalidade de uso do conjunto.

Modelo:

B605 – Microscópio Biológico Profissional com Sistema de Imagem Digital CMOS 5 MP.

Características:

Sistema Óptico e Estrutura:

  • Microscópio biológico profissional;
  • Sistema óptico corrigido para infinito;
  • Objetivas planacromáticas de alto contraste;
  • Componentes ópticos com tratamento antifúngico;
  • Cabeçote tipo Siedentopf;
  • Inclinação do cabeçote de 30°;
  • Rotação do cabeçote em 360°;
  • Ajuste interpupilar de 50 a 75 mm;
  • Configuração binocular ou trinocular, conforme versão;
  • Oculares de campo amplo WF 10X/22 mm;
  • Revólver porta-objetivas quádruplo invertido;
  • Objetiva planacromática 4X;
  • Objetiva planacromática 10X;
  • Objetiva planacromática 40X retrátil;
  • Objetiva planacromática 100X retrátil para imersão em óleo;
  • Condensador tipo Abbe com abertura numérica de 1,25;
  • Diafragma para controle da iluminação;
  • Sistema de iluminação Köhler;
  • Fonte luminosa LED de 3 W;
  • Platina mecânica dupla com superfície em grafite;
  • Dimensões da platina de 220 x 140 mm;
  • Capacidade para duas lâminas;
  • Charriot com movimentação X/Y;
  • Curso da platina de 75 x 55 mm;
  • Sistema de focalização coaxial;
  • Ajustes macrométrico e micrométrico;
  • Faixa de movimentação da focalização de até 24 mm;
  • Alça para transporte;
  • Suporte para organização do cabo de alimentação;
  • Alimentação elétrica bivolt automática de 85 a 240 V.

Sistema de Imagem Digital:

  • Câmera digital colorida CMOS;
  • Resolução nominal de 5 megapixels;
  • Sensor de imagem Micron MT9P031;
  • Tamanho do sensor de 1/2,5″;
  • Resolução máxima de 2592 x 1944 pixels;
  • Tamanho de pixel de 2,2 x 2,2 µm;
  • Modo de digitalização progressivo;
  • Controle de exposição manual e automático;
  • Tempo de exposição de 1 ms a 0,8 s;
  • Balanço de branco manual e automático;
  • Interface de conexão USB 2.0;
  • Software para captura e processamento de imagens;
  • Compatibilidade informada com sistemas Windows, Linux e macOS;
  • Lente redutora de 0,5X inclusa;
  • Adaptadores de 23,2 mm, 30 mm e 30,5 mm;
  • Lâmina de calibração inclusa;
  • Cabo USB incluso;
  • Aplicação em captura e análise digital de imagens microscópicas.

Informações Técnicas:

Especificações do Microscópio:

Especificações Descrição
Tipo Microscópio Biológico Profissional
Modelo do conjunto B605
Plataforma do microscópio B60
Sistema óptico Ótica infinita
Tipo de objetivas Planacromáticas
Tratamento óptico Antifúngico
Cabeçote Tipo Siedentopf
Configuração Binocular ou trinocular, conforme versão
Inclinação 30°
Rotação 360°
Ajuste interpupilar 50 a 75 mm
Oculares WF 10X/22 mm
Revólver porta-objetivas Quádruplo invertido
Objetivas 4X, 10X, 40X e 100X
Objetiva 40X Retrátil
Objetiva 100X Retrátil, para imersão em óleo
Condensador Tipo Abbe
Abertura numérica do condensador 1,25
Diafragma Sim
Sistema de focalização Coaxial, macrométrico e micrométrico
Curso de focalização Até 24 mm
Platina Mecânica dupla, com superfície em grafite
Dimensões da platina 220 x 140 mm
Capacidade da platina Duas lâminas
Movimentação X/Y 75 x 55 mm
Sistema de iluminação Köhler
Fonte luminosa LED 3 W
Alimentação elétrica 85 a 240 V, bivolt automático

Sistema de Objetivas:

  • Objetiva 4X: Planacromática, ótica infinita;
  • Objetiva 10X: Planacromática, ótica infinita;
  • Objetiva 40X: Planacromática, ótica infinita, retrátil;
  • Objetiva 100X: Planacromática, ótica infinita, retrátil e para imersão em óleo;
  • Quantidade de objetivas: 4 unidades;
  • Sistema de correção: Planacromático;
  • Tratamento óptico informado: Antifúngico.

Sistema de Focalização:

  • Tipo de ajuste: Coaxial;
  • Focalização macrométrica: Sim;
  • Focalização micrométrica: Sim;
  • Faixa de movimentação: Até 24 mm;
  • Divisão informada na documentação: 0,001 mm por volta;
  • Controle: Ajustes coaxiais de focalização.

A especificação referente à divisão de 0,001 mm deve ser confirmada no manual técnico, especialmente quanto à graduação do mecanismo e à unidade de deslocamento.

Sistema de Iluminação:

  • Tipo: Iluminação LED;
  • Potência: 3 W;
  • Sistema de iluminação: Köhler;
  • Aplicação: Microscopia de campo claro;
  • Condensador: Abbe, AN 1,25;
  • Diafragma: Integrado ao sistema de condensação.

Especificações da Câmera Digital:

Especificações Descrição
Tipo Câmera Digital Colorida CMOS
Resolução nominal 5,0 megapixels
Sensor Micron MT9P031
Tamanho do sensor 1/2,5″
Resolução máxima 2592 x 1944 pixels
Tamanho do pixel 2,2 x 2,2 µm
Modo de digitalização Progressivo
Controle de exposição Manual / Automático
Tempo de exposição 1 ms a 0,8 s
Balanço de branco Manual / Automático
Interface USB 2.0
Sistemas operacionais informados Windows, Linux e macOS
Dimensões (P x L x A) 65 x 86 x 37 mm
Peso 220 g
Software de captura Incluso
Software de processamento Incluso
Lente redutora 0,5X
Adaptadores 23,2 mm, 30 mm e 30,5 mm
Lâmina de calibração Inclusa

Sistema de Captura e Análise:

A câmera utiliza sensor CMOS de 5 megapixels, permitindo capturar imagens digitais em resolução de até 2592 x 1944 pixels.

O sistema de digitalização progressiva realiza a leitura das imagens sem divisão em campos entrelaçados.

O controle de exposição pode ser realizado de maneira manual ou automática, com tempo de exposição ajustável entre 1 milissegundo e 0,8 segundo.

O balanço de branco também disponibiliza modos manual e automático, permitindo ajustar a representação das cores conforme as condições de iluminação.

A interface USB 2.0 permite transmitir imagens ao computador para utilização com o software de captura e processamento fornecido.

A lente redutora de 0,5X e os adaptadores inclusos permitem configurar a conexão óptica com equipamentos compatíveis.

A lâmina de calibração pode ser utilizada para estabelecer referências dimensionais no sistema de imagem, conforme as funcionalidades do software.

Registro ANVISA:

Não informado na documentação fornecida.

A necessidade de regularização perante a ANVISA deve ser verificada conforme a classificação e a finalidade de uso do microscópio e do sistema de imagem digital.

Apresentação:

Componentes do Microscópio:

  • 1 Microscópio Biológico Profissional – Plataforma B60;
  • Conjunto de oculares WF 10X/22 mm;
  • 1 Objetiva Planacromática 4X;
  • 1 Objetiva Planacromática 10X;
  • 1 Objetiva Planacromática 40X Retrátil;
  • 1 Objetiva Planacromática 100X Retrátil para Imersão;
  • 1 Condensador Tipo Abbe AN 1,25 com Diafragma;
  • Sistema de iluminação LED 3 W.

Itens Inclusos no Conjunto da Câmera:

  • 1 Câmera Digital Colorida CMOS de 5 MP;
  • 1 Manual de instruções;
  • 1 Lente redutora de 0,5X;
  • 1 Adaptador de 23,2 mm;
  • 1 Adaptador de 30 mm;
  • 1 Adaptador de 30,5 mm;
  • 1 Lâmina para calibração;
  • 1 Cabo USB;
  • 1 Software para captura e processamento de imagens.

A configuração do cabeçote, a montagem óptica da câmera e os demais componentes efetivamente inclusos no microscópio devem ser confirmados com o fornecedor.

Acessórios Opcionais (Não Inclusos, Salvo Contratação Específica):

  • Oculares de 16X;
  • Oculares de 20X;
  • Adaptador C-Mount 0,5X;
  • Condensador para Campo Escuro;
  • Kit de Contraste de Fase;
  • Objetivas adicionais compatíveis, mediante disponibilidade.

Observações:

O microscópio apresenta sistema óptico corrigido para infinito, com objetivas planacromáticas que permitem diferentes níveis de ampliação e observação de estruturas microscópicas.

A combinação das oculares de 10X com as objetivas de 4X, 10X, 40X e 100X proporciona ampliações nominais totais de 40X, 100X, 400X e 1.000X, respectivamente.

A objetiva de 100X deve ser utilizada com óleo de imersão apropriado para microscopia.

A platina mecânica permite acomodar até duas lâminas e realizar movimentos controlados nos eixos X e Y, facilitando a localização de diferentes regiões das amostras.

O sistema de iluminação LED de 3 W, associado à iluminação Köhler, contribui para condições adequadas de observação em campo claro.

A câmera CMOS de 5 megapixels permite realizar captura digital de imagens em computador compatível, utilizando conexão USB 2.0 e o software fornecido.

A resolução máxima declarada é de 2592 x 1944 pixels, correspondente a aproximadamente 5 megapixels.

A compatibilidade com Windows, Linux e macOS deve ser confirmada em relação às versões específicas dos sistemas operacionais, aos drivers e ao software disponibilizado.

A utilização da câmera depende da compatibilidade mecânica e óptica com o microscópio, incluindo o cabeçote e os adaptadores utilizados.

Embora o conjunto seja destinado ao uso com câmera, a configuração binocular ou trinocular não foi definida de maneira conclusiva na documentação apresentada.

Antes da aquisição, recomenda-se confirmar a configuração efetiva do microscópio e os componentes necessários para instalação e funcionamento do sistema de imagem.

A lente redutora de 0,5X, os adaptadores de 23,2 mm, 30 mm e 30,5 mm e a lâmina de calibração integram o conjunto informado da câmera.

A utilização da lâmina de calibração deve seguir os procedimentos do software, considerando a ampliação óptica empregada.

O microscópio deve ser instalado em superfície firme, nivelada e protegida contra vibrações excessivas.

A limpeza dos componentes ópticos deve ser realizada com produtos e materiais apropriados, evitando substâncias que possam danificar as lentes e seus revestimentos.

A utilização em procedimentos de diagnóstico deve observar as condições de uso autorizadas e os requisitos regulatórios aplicáveis.

Para garantir o desempenho, a segurança e a vida útil do conjunto, devem ser respeitadas as orientações de instalação, operação, limpeza, conservação e manutenção estabelecidas pelo fabricante.

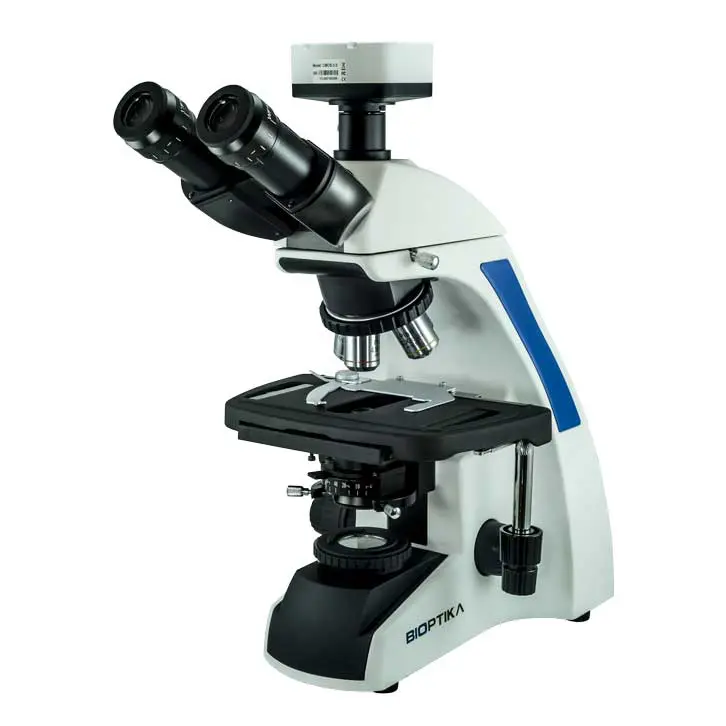

Foto meramente ilustrativa.
